Typ 1060 Rohr-Druckmittler
Rohrdruckmittler für
industrielle Anwendungen oder mit Hygieneanschluss
Körper und Membran in Edelstahl
Membran mit Körper verschweißt
absolut totraumfrei
keine Querschnittsverengung
Anschlussarten industrielle Anwendung

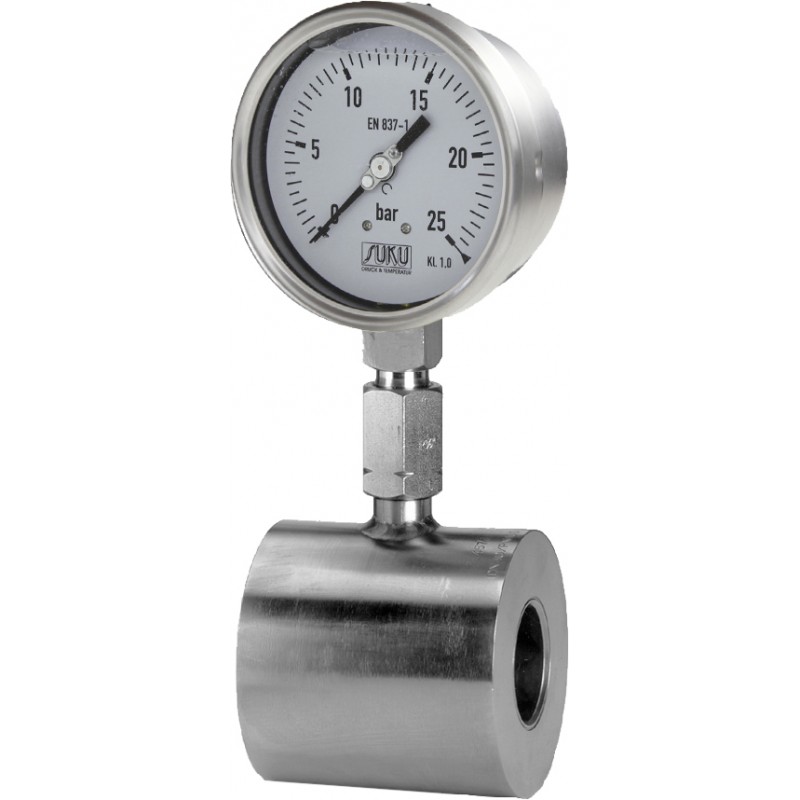

- Zellenbauart
- Flansch
Anschlussarten Hygieneanschluss
- Flansch

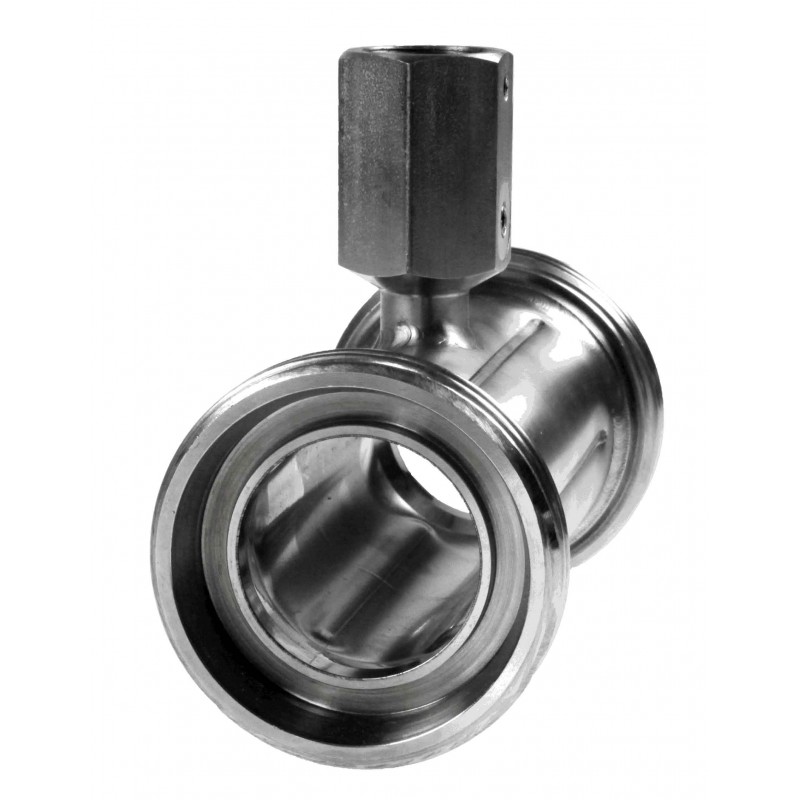

- Clamp

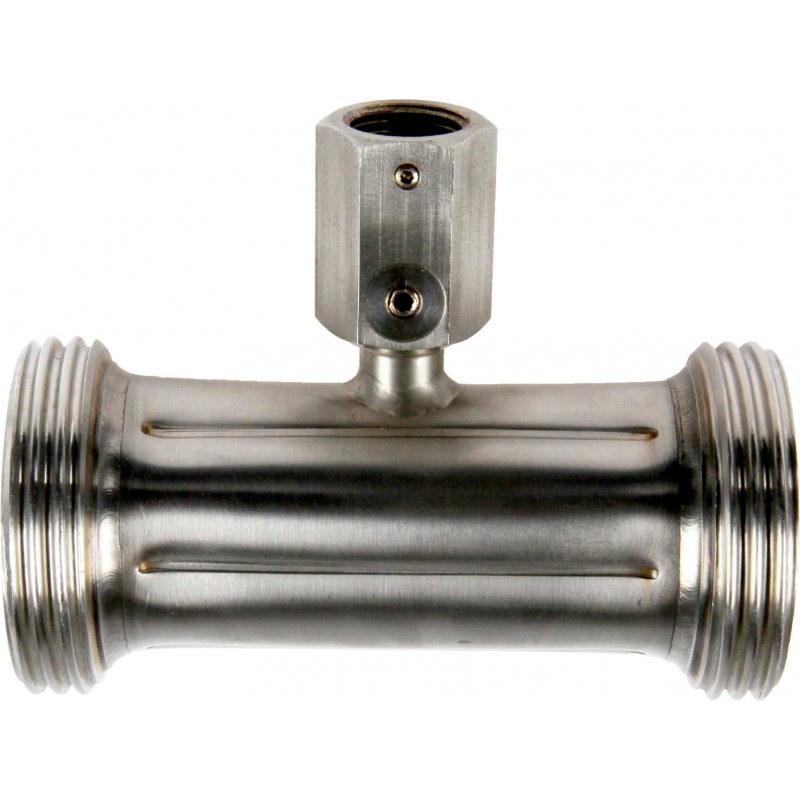

- Gewindestutzen
Messgeräteanschluss
G 1/2 Innengewinde
Edelstahl
Prozessanschlüsse
DIN EN 1092-1
ASME B16.5 RF
Gewindestutzen DIN 11851
Gewindestutzen DIN 11864-1
Clamp DIN 32676
Clamp ISO 2852
Druckbereiche
PN 16 bis PN 400
Füllung
Silikonöl oder Pflanzenöl
Optionen
Hochtemperaturöl
Sonderwerkstoffe für extreme Anforderungen
Fernleitung oder Kühlelement zwischen Druckmittler und Messgerät
Anwendungen
Abfüllanlagen
Nahrungsmittelindustrie
Biochemie
Analysetechnik
Druckmittler werden eingesetzt, wenn Messstoffe auf Grund hoher Temperaturen, hoher Viskosität (pastöse Messstoffe) oder ihrer Neigung zu kristallisieren die Druckmessung verfälschen können.
Die Druckmittler übertragen den Prozessdruck auf das Druckmessgerät, wobei die Druckmittlermembran Messstoff und Messgerät hermetisch voneinander trennt.
Rohrdruckmittler werden direkt in die Prozessleitung integriert. Sie eignen sich daher insbesondere für totraumfreie Anwendungen, für zirkulierende hochviskose und zu Verwirbelungen neigende Messstoffe.
Bei den Rohrdruckmittlern ist die Membrane als Rohr ausgebildet, durchgehend rund, ohne Ecken und Kanten und lässt sich somit gut reinigen. Das Druckmessgerät kann angeschweißt oder über ein Anschlussstück montiert werden.
Bei Interesse senden Sie uns bitte eine Anfrage mit technischen Details:
- Anschluss Messgerät
- Druckbereich
- zu messendes Medium
- sonstige Spezifikationen für Druckmittler (siehe Datenblatt)
